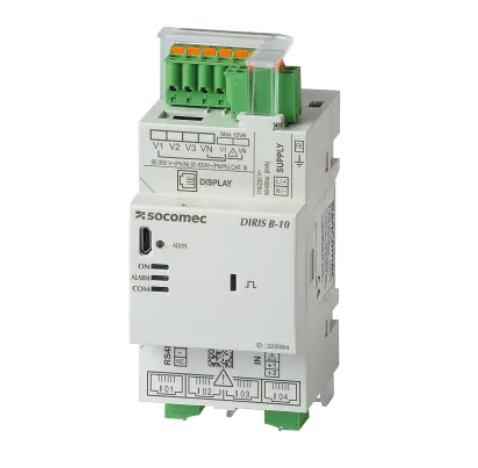

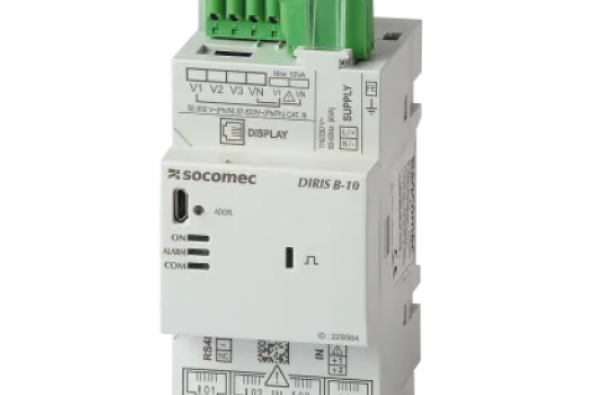

DIRIS B

DIRIS B yra galios stebėjimo įrenginys modulinio formato, kuris komunikuoja per RS485 sąsają.

Keturi nepriklausomi RJ12 srovės įėjimai leidžia valdyti įvairių tipų ir skaičiaus grandines, pavyzdžiui: 4 vienfazes apkrovas arba 1 trifazę apkrovą + 1 vienfazę apkrovą.

DIRIS B jungiamas prie srovės jutiklių (RJ12 jungtis), tinkamų įvairioms instaliacijoms: vientisiniams TE, atveriamiems TR/iTR ir lankstiems TF srovės jutikliams.

„Plug & Play“
Greitas RJ12 pajungimas užtikrina paprastą ir patikimą instaliavimą bei apsaugo nuo laidų pajungimo klaidų. Automatinis adresavimas ir konfigūracija (komunikacijos adresas, apkrovos tipas, srovės jutiklio tipas ir transformacijos koeficientas) supaprastina diegimą ir taupo laiką.

Tikslumo klasė 0.5 pagal IEC 61557-12

• 0.2 klasė pačiam PMD įrenginiui.
• 0.5 klasė visai matavimo grandinei nuo 2 % iki 120 % nominalios srovės (naudojant TE/iTR/TF srovės jutiklius).

Daugiagrandė sistema
4 srovės matavimo įėjimai leidžia konfigūruoti kelių grandinių matavimą, optimizuojant PMD skaičių instaliacijoje.

Komunikacija
DIRIS B gali būti prijungtas prie:

• Nuotolinio DIRIS D-30 ekrano matavimo ir apskaitos duomenų rodymui.
• DIRIS Digiware M-50/M-70 šliuzų duomenų centralizavimui ir perdavimui per Ethernet. M-70 šliuzas turi integruotą WEBVIEW-M žiniatinklio serverį nuotoliniam duomenų stebėjimui.
• Papildomų modulių, suteikiančių daugiau ryšio galimybių, įskaitant antrą RS485 prievadą arba PROFIBUS DP protokolą. Taip pat gali būti jungiami skaitmeniniai, analoginiai įėjimų/išėjimų moduliai bei temperatūros įėjimai.
